Sétáljon el bármelyik üvegfalú épület mellett egy fényes délutánon, és érezheti a problémát. A napfény áthalad az üvegezésen, megüt egy felületet benne, és hővé alakul, amit a hűtőrendszernek el kell távolítania. Az építészeti árnyékolás az a gyakorlat, hogy ezt a sorozatot megszakítjuk, mielőtt elkezdődne. Egyike azon kevés tervezési lépéseknek, amelyek javítják az utasok kényelmét, csökkentik az energiaigényt és egyben karakteressé teszik a homlokzatot.
Ez az útmutató megvizsgálja, hogyan változnak az árnyékolási stratégiák a tájolás függvényében, hol férnek el a bevonatos szövetek és a hálós paravánok a lamellák és a bordák mellett, és mit érdemes ellenőrizni, mielőtt állandó árnyékoló telepítéshez textíliát határozna meg.
Mit tesz az építészeti árnyékolás az épületben
Az árnyékoló berendezés elfogja a közvetlen napsugárzást, mielőtt elérné az üvegezést vagy a falat. Három előny következik. Először is, a napenergia hőnyereség csökken, így a hűtőberendezés kisebb lehet, és évente kevesebb órát üzemel. Másodszor, a tükröződést szabályozzák, ami sokkal többet számít, mint azt sokan várják az irodákban, osztálytermekben és kórtermekben, ahol a képernyők és a munkafelületek az ablakok közelében helyezkednek el. Harmadszor, maga a homlokzat és a mögötte lévő anyagok védettek: a bevonatok, a tömítőanyagok és a belső felületek lassabban öregszenek, ha nem süti ki őket közvetlen napfény.
Az árnyékolás nem egyszerűen az üveg letakarása. Egy jól megfontolt készülék blokkolja a nagy szögből érkező nyári napsütést, miközben átengedi a kis szögű téli napfényt, és továbbra is elegendő nappali fényt enged be ahhoz, hogy a teret nyitottnak érezze. A túlárnyékolás igazi hibaüzem: a szobák elhomályosulnak, bekapcsol a mesterséges világítás, a hűtéssel megspórolt energiát pedig ismét lámpákra fordítják.
Miért a tájolás vezérel minden árnyékolási döntést?
Mivel a nap előre látható utat követ, a tájolás többet mond a megfelelő árnyékolási reakcióról, mint szinte bármely más egyedi tényező. Az alábbi táblázat összefoglalja a legtöbb tervező által az északi féltekén alkalmazott logikát; a déli féltekén észak és dél egyszerűen szerepet cserél.
| Homlokzati tájolás | Napelemes kihívás | Árnyékolási megközelítés, amely általában működik |
|---|---|---|
| Dél | Magas nyári nap, alacsony téli nap | Rögzített vízszintes lamellák, túlnyúlások vagy rácsos előtetők, amelyek mérete úgy van kialakítva, hogy beengedje a téli napfényt |
| Kelet és Nyugat | Alacsony szögű nap reggel és késő délután | Függőleges lamellák, mély nyílások, mozgatható hálós görgős képernyők vagy csúszó textil panelek |
| Észak | Többnyire szórt fény, plusz alacsony nyári napsütés napkelte és napnyugta közelében | Minimális árnyékolás; világos polcok és helyi vakító védelem, ahol szükséges |
| Tetőablakok és pitvarok | A nap nagy részében magasan süt a nap | Külső zsalugáterek, szövet előtetők vagy feszített paravánok az üvegezés felett |
A keleti és a nyugati magasság a legnehezebb. A nap szinte vízszintesen érkezik, így az egyszerű túlnyúlás keveset tesz, és a naperősödés egybeesik a délután legmelegebb részével. Itt kapják meg a helyüket a mozgatható paravánok és a hálós textíliák, mert alacsonyan sütve kihelyezhetők, ha nincs, behúzhatók.
Fix, mozgatható és textil árnyékolás összehasonlítva
Fix eszközök
A zsaluk, a talpbetét, a túlnyúlások és a mélyen süllyesztett nyílások nem tartalmaznak mozgó alkatrészeket, motorokat és karbantartási szerződést. Ezek az alapértelmezett választás középületek számára, ahol a megbízhatóság számít, és pontosan méretezhetők a nappálya adatokból. Gyengeségük a rugalmatlanság: egyetlen tervezési feltételre vannak beállítva, és nem tudnak reagálni az időjárás, az évszak vagy a helyiséghasználat változására.
Működtető és visszahúzható rendszerek
A görgős árnyékolók, a tolóernyők, a behúzható napellenzők és a forgó bordák az utasok vagy az épületfelügyeleti rendszer által beállíthatók. Jól bírják a változó napszöget, és visszahúzhatók, amikor a nappali fény vagy a kilátás többet számít, mint a hőemelkedés. A kompromisszum ugyanilyen egyértelmű: a motorokat, a pályákat, az érzékelőket és a szövetet mind szervizelni kell, a meghibásodott képernyő pedig nagyon jól látható hiba.
Szövet és húzó árnyékolás
A bevonatos textíliák e két pozíció között helyezkednek el. A feszített membránernyő nagy területen ível át nagyon kevés támasztékkal, így beárnyékolhat plázát, sétányt, parkolót, stadionpályát vagy repülőtéri előteret anélkül, hogy oszlopokkal töltené fel a teret. Anyaga könnyű, szállításkor lecsomagolható, és ívelt formákká formázható, amelyek az anyag előfeszítése után megmerevednek. A 950 és 1250 g/m2 közötti tartományba eső bevonatos membránok a szokásos választás az állandó kültéri szerkezetekhez, mivel a bevonat évekig ellenáll az ultraibolya fénynek és a szennyeződésnek, nem pedig évszakonként.

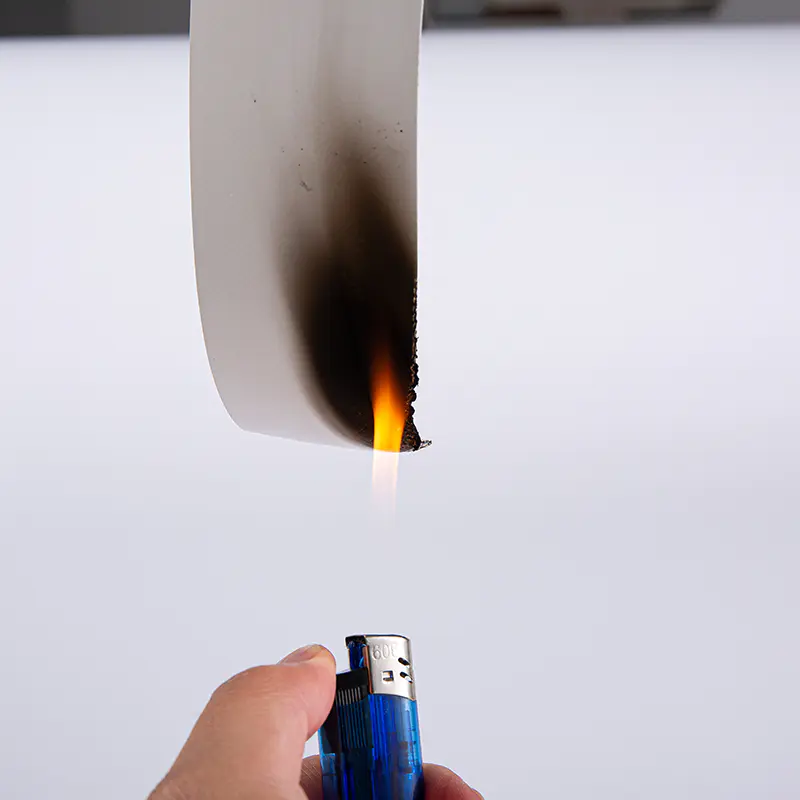

1100G PVDF húzó membránszövet R-515 1100 g/nm-es PVC-bevonatú poliészter membrán PVDF lakkal az állandó szakítószilárdságú szerkezetekhez, amely nagy szilárdságot és öntisztító teljesítményt kínál. Termék megtekintése → Hálós képernyők: Árnyékolás a kilátás elvesztése nélkül
Nem minden árnyékolási problémához van szükség szilárd tetőre. Ahol a kilátás vagy a szellő többet jelent, mint a maximális napsugárzás elleni védelem, ott gyakran a szövött hálós képernyő a jobb válasz. A kulcsszám a nyitottsági tényező, amely a szövetfelület nyitottságának százalékos aránya. A durván 30-50 százalékos nyitottságú háló kiszűri a közvetlen sugárzás hasznos részét és tompítja a tükröződést, miközben az utasok továbbra is láthatják a látképet, és átengedik a levegőt, ami szintén csökkenti a szél nyomását a rögzítésekre és a tartókeretre.
Két bevonattal ellátott háló ugyanúgy nézhet ki egy mintafüzetben, és egészen másképp viselkedhet egy homlokzaton, mert a szövés, a bevonat súlya és a felületi kiképzés egyaránt befolyásolja a szita fényszűrését. Rövid áttekintés a hogyan osztályozzák és használják a hálószöveteket Érdemes elolvasni, mielőtt kiválasztja a napelemes képernyő anyagokat.
400G PVC bevonatú poliészter hálós szövet kültéri napernyőhöz 400 g/nm-es PVC-bevonatú poliészter háló kültéri napellenzőkhöz, légáramlással, többféle színnel és testreszabható méretekkel napelemes projektekhez. Termék megtekintése → Árnyékolás, mint második bőr a homlokzaton
A bevont háló egy másik felhasználási módja kevésbé az üvegezéshez, hanem inkább magához a falhoz kapcsolódik. A homlokzat előtt kis távolságban tartott feszített hálóréteg szellőző második burkolatot hoz létre. Árnyékolja a falat a közvetlen napsugárzástól, így a felületi hőmérséklet alacsonyabb marad, és kevesebb hő tárolódik a szerkezetben; elrejti a szervizberendezéseket, esővízcsöveket és szellőztető lamellákat; és nagy, lapos kiemelkedést ad némi mélységet és mintát. Mivel a háló nyitott, a mögötte lévő fal még mindig kiszáradhat, és a képernyő nagyon kis súlyt ad a keretnek.
400G PVC hálós szövet külső faldekorációhoz 400 g/nm-es PVC bevonatú poliészter háló szellőztetett épülethomlokzatokhoz, amely az időjárásállóságot, a szakítószilárdságot és a légáteresztő képességet ötvözi a külső faldekorációhoz. Termék megtekintése → A fő árnyékolószövet-családok összehasonlítása
A legtöbb árnyékoló textil ugyanazt a vázat tartalmazza: a szőtt poliészter alapszövet , tömör vagy hálós, polimer bevonattal, amely rögzíti a szövést, és megvédi a napfénytől és a víztől. A specifikáció szakaszában a bevonat kémiája, a szövet súlya és a nyitottság számít.
| Szövet család | Tipikus súly | A legalkalmasabb | Mihez járul hozzá |
|---|---|---|---|
| PVC bevonatú hálós szövet | 280-400 g/m2 | Görgős ernyők, fényvédők, homlokzati paravánok | Nyitottság, káprázás elleni védelem, széláteresztő képesség |
| PVC bevonatú sátor és sátorszövet | 650-850 g/m2 | Napellenzők, előtetők, rendezvény- és piactetők | Vízállóság, blokkolási lehetőségek, hegeszthető varratok |
| PVDF vagy akril építészeti membrán | 950-1250 g/m2 | Tartós szakítószilárdságú árnyékoló szerkezetek | Hosszú távú UV-stabilitás, nagy szakítószilárdság, könnyen tisztítható felület |
Gyakorlati specifikáció ellenőrzőlista
Akár az iskola ablakán, akár a közlekedési pályán végzi a képernyő, ugyanazok a kérdések döntik el, hogy az installáció öt nyár után is jól néz-e ki.
- Inkább az aktuális helyszín napút-adataiból induljon ki, ne egy másik projekt fényképéből.
- Rögzítse a nyitottsági tényezőt vagy a szükséges fényáteresztést, mielőtt egy színt választana.
- Korán döntse el, hogy a képernyőnek visszahúzhatónak kell lennie, és ezzel egyidejűleg tervezze meg a hozzáférést a karbantartáshoz.
- Kérdezzen a bevonat típusáról és a bevonat tömegéről, ne csak az anyag teljes tömegéről. Két azonos súlyú szövet nagyon eltérően öregedhet.
- Ellenőrizze a húzó-, szakító- és varratszilárdságot a szélterheléssel szemben a rögzítési pontokon.
- Erősítse meg a tűzteljesítményt a helyi előírásoknak megfelelően, és szerezze be a vizsgálati bizonyítékot írásban.
- Tervezze meg a tisztítást a kezdetektől: enyhe mosószer, puha kefe, nem tartalmaz agresszív oldószereket, és évente kétszer ellenőrizze a feszített éleket.
Amit látunk a gyári oldalról
Saját tapasztalataink ezen a területen 2010-ben kezdődtek Hainingben, ahol a poliészter alapszöveteket PVC, PVDF és akril rendszerekkel vonják be membránszerkezetekhez, sátrakhoz, napellenzőkhöz és ipari paravánokhoz. Az ellátási lánc ezen oldaláról a leggyakoribb hiba az, hogy egy szövetet fénykép vagy súlyszám alapján határoznak meg. A súly megmutatja, hogy mennyi anyag van benne; semmit nem mond arról, hogyan készült a bevonat, milyen szorosan szőtték az alapszövetet, vagy hogyan készülnek el a szélek.
Ha egy árnyékolási projekt korai szakaszban van, akkor az orientáció, a rögzítési pontok közötti távolság és a kívánt nyitottság azok a részletek, amelyeket először érdemes rendezni. Mindenki számára, aki közvetlenül szeretné összehasonlítani a specifikációkat, az általunk gyártott bevonatos szövetek lefedi mindhárom fent leírt családot, és a fizikai minták továbbra is a leggyorsabb módja annak, hogy megnézzük, hogyan viselkedik egy háló vagy egy membrán valódi fényben.
Az építészeti árnyékolás ritkán csak egy termékre vonatkozik. Először a geometriáról van szó, majd egy olyan anyagról, amely egy évtized múlva is ellátja a feladatát. Helyes tájolás és nyitottság, és a specifikáció többi része lényegesen könnyebbé válik.
